FDMの精度限界とは？比較でわかる5つの基準

• 「FDM方式の3Dプリンターは、どこまで正確に造形できるの？」
• 「設計データ通りに作れると思ったのに、穴のサイズや部品のはまり具合が合わないのはなぜ？」

と感じている方も多いのではないでしょうか。

実際のところ、FDMの精度限界はプリンター本体の性能だけでなく、ノズル径、積層ピッチ、材料の収縮、造形方向、クリアランス設計などによって大きく変わります。

結論から言うと、FDMは形状確認や簡易治具、試作品の作成には使いやすい一方で、高精度な嵌合部品や細かなディテール再現には限界があります。そのため、FDMで対応できる範囲と、光造形やインクジェット方式など別方式を検討すべきケースを見極めることが大切です。

この記事では、FDMの精度限界を判断するための5つの基準をもとに、寸法誤差の目安、精度が出にくい原因、クリアランス設計の考え方、精度を上げる方法、他方式との比較ポイントまでわかりやすく解説します。

【FDMの精度限界とは？まず知っておきたい基本】

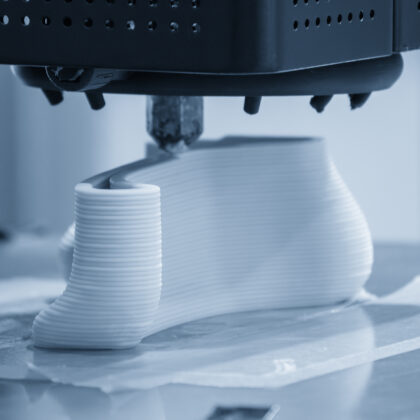

①FDM方式は溶かした樹脂を積み重ねる造形方式

一方で、FDM方式は樹脂を線状に押し出して積層するため、造形物にはどうしてもノズルの太さ、積層の段差、材料の収縮、冷却時の反りなどが影響します。そのため、CADデータ上では正確に見える形状でも、実際に造形すると寸法にズレが出ることがあります。

たとえば、設計上はぴったり入るはずの軸と穴がきつくなったり、広い面がわずかに反ったり、小さな文字がつぶれて見えたりすることがあります。これは必ずしもプリンターの故障ではなく、FDM方式そのものの造形原理に由来する現象です。

FDMの精度限界を理解するには、まず「どれくらい細かく積層できるか」だけでなく、溶かした樹脂を積み重ねる方式であることによる制約を押さえる必要があります。

②FDMの精度限界は機種だけで決まらない

FDMの精度を考えるとき、「高性能な3Dプリンターを使えば精度が出る」と考えがちです。もちろん、プリンター本体の剛性、駆動精度、温度制御、ノズル品質などは重要です。しかし、FDMの精度限界は機種だけで決まるものではありません。

実際には、使用する材料、ノズル径、積層ピッチ、造形方向、スライサー設定、冷却条件、モデル形状、設計上のクリアランスなど、複数の要素が組み合わさって最終的な精度が決まります。

同じプリンターを使っていても、PLAとABSでは反りや収縮の出方が変わります。小さな部品と大きく平たい部品でも、寸法の安定しやすさは異なります。また、縦方向に造形するか、横方向に寝かせて造形するかによっても、見た目や寸法の出方が変わります。

つまり、FDMの精度限界を判断する際は、単にカタログ上のスペックを見るだけでは不十分です。「どのプリンターを使うか」だけでなく、「どの材料で、どの向きに、どの設定で、どのような形状を作るか」まで含めて考えることが重要です。

また、FDMの寸法精度は機種や材料、形状、造形環境によって変わるため、一律に「何mmまで正確」と断定することはできません。用途ごとの許容範囲と照らし合わせて判断することが大切です。

③「精度」と「積層ピッチ」は同じ意味ではない

FDMの精度を調べていると、「積層ピッチが細かいほど高精度」と説明されることがあります。たしかに積層ピッチは、造形物の表面のなめらかさや高さ方向の細かさに関係します。しかし、積層ピッチだけでFDMの精度が決まるわけではありません。

積層ピッチを細かくすれば、側面の段差は目立ちにくくなります。ただし、横方向の寸法、穴径、嵌合部、反り、材料収縮などの問題が自動的に解決するわけではありません。見た目がなめらかになっても、寸法が設計通りになるとは限らない点に注意が必要です。

FDMの精度を正しく考えるには、寸法精度、表面品質、再現性、積層ピッチを分けて理解することが大切です。

寸法精度は設計寸法とのズレを見る

寸法精度とは、CADデータや設計図で指定した寸法に対して、実際の造形物がどれくらい近い寸法で仕上がるかを示す考え方です。

たとえば、50mmで設計した部品が実際には50.2mmになる、10mmで設計した穴が実際には9.7mmになる、といったズレが寸法精度に関係します。FDMでは、樹脂の押し出し量や冷却収縮、ノズルの動き、スライサーの補正などによって、この寸法ズレが発生します。

特に穴や溝、軸、はめ込み部分では、わずかな寸法差が使い勝手に大きく影響します。そのため、FDMで部品同士を組み合わせる場合は、設計時点でクリアランスを見込む必要があります。

積層ピッチは層の細かさを示す

積層ピッチとは、1層あたりの高さを示す数値です。たとえば、積層ピッチ0.2mmで造形する場合、樹脂を0.2mmずつ積み重ねて形を作ります。積層ピッチを小さくすると、曲面や斜面の段差が目立ちにくくなり、表面がなめらかに見えやすくなります。

ただし、積層ピッチは主に高さ方向の細かさに関係する要素です。ノズル径よりも細かい線幅で安定して造形することは難しく、XY方向の細部再現にはノズル径や押し出し精度が大きく関係します。

そのため、FDMの精度限界を考える際は、「積層ピッチを細かくすればすべて解決する」と考えるのではなく、寸法精度と表面品質を分けて判断することが重要です。

【FDMの精度を決める5つの比較基準】

①ノズル径による細部再現の限界

FDMの精度を考えるうえで、まず確認したいのがノズル径です。ノズル径とは、溶けた樹脂が押し出される出口の大きさを指します。一般的なFDMプリンターでは0.4mmノズルがよく使われますが、用途によっては0.2mmや0.6mmなどのノズルが使われることもあります。

ノズル径が細いほど、細かな線を描きやすくなります。そのため、小さな文字や細い溝、細部のディテールを再現したい場合は、細いノズルの方が有利です。一方で、細いノズルは造形時間が長くなりやすく、材料の詰まりや設定の難しさも増えます。

反対に、太いノズルは短時間で強度のある造形をしやすい一方、細かな形状の再現には向きません。細い突起や小さな角、微細な凹凸はつぶれやすくなります。

つまり、ノズル径はFDMの精度限界を左右する基本要素です。FDMでは、ノズルから押し出す樹脂の線幅よりも細かな表現には限界があるため、細部まで正確に再現したい場合は、ノズル径とモデル形状の関係を確認する必要があります。

②積層ピッチによる表面品質の違い

積層ピッチは、造形物の表面品質に大きく影響します。積層ピッチが粗い場合、斜面や曲面に段差が出やすくなります。反対に、積層ピッチを細かくすると、層の段差が目立ちにくくなり、見た目の仕上がりはなめらかになります。

ただし、積層ピッチを細かくすればするほど、必ず高精度になるわけではありません。積層ピッチを細かくすると造形時間が長くなり、造形中の熱の影響や材料の状態によっては、かえって安定しにくくなる場合もあります。

また、積層ピッチを細かくしても、ノズル径による線幅の限界や、材料収縮による寸法ズレは残ります。たとえば、外観の段差は目立ちにくくなっても、穴径や嵌合部の寸法が正確になるとは限りません。

そのため、積層ピッチは「精度を上げるための設定」というより、表面のなめらかさや高さ方向の再現性を調整するための要素として捉えると理解しやすくなります。

③材料収縮と反りによる寸法誤差

FDMでは、熱で溶かした樹脂を積み重ねて造形するため、材料が冷える過程で収縮します。この収縮によって、設計寸法と実際の寸法に差が出ることがあります。

特にABSのように収縮が大きい材料では、造形中に反りが発生しやすくなります。反りが起きると、部品の角がビルドプレートから浮いたり、平面がゆがんだりします。これにより、寸法精度だけでなく、組み付け精度や見た目にも影響します。

PLAは比較的扱いやすく、反りが出にくい材料として使われることが多いです。ただし、PLAでも大きな面積の部品や薄い形状では、造形条件によって反りや寸法ズレが発生します。

材料による違いを無視して設計すると、「同じデータなのに材料を変えたら寸法が合わない」という問題が起こります。FDMの精度限界を判断する際は、材料ごとの収縮や反りの出方を前提にすることが大切です。

④造形方向による強度と精度の差

FDMでは、造形方向によって寸法の出方や強度が変わります。これは、一層ずつ積み重ねる方式であるためです。

たとえば、縦方向に細長く造形すると高さ方向の形状は再現しやすくても、造形中に揺れやすくなり、細い部分が不安定になることがあります。反対に、横向きに寝かせて造形すると安定しやすい場合がありますが、サポート材が必要になり、接触面の仕上がりが荒れやすくなります。

また、FDMでは層と層の間が弱点になりやすいため、力がかかる方向によっては破損しやすくなります。寸法だけでなく、使用時の強度まで考える場合は、どの方向に積層するかが重要です。

造形方向は、見た目、寸法精度、強度、サポート跡、造形時間に影響します。FDMで精度を安定させるには、形状に合わせて造形方向を検討することが欠かせません。

⑤クリアランス設計による組み立て精度

FDMで部品同士を組み合わせる場合、クリアランス設計が非常に重要です。クリアランスとは、部品同士のすき間や余裕寸法のことです。

CAD上でぴったり同じ寸法に設計すると、実際の造形物ではうまくはまらないことがあります。FDMでは、樹脂の押し出しによるわずかな膨らみや、穴が小さく仕上がる傾向、材料収縮などが影響するためです。

たとえば、軸と穴を組み合わせる場合、設計上で同じ直径にすると、ほとんどの場合はきつくなります。スムーズに差し込みたい場合は、用途に応じた余裕寸法を設ける必要があります。

また、可動部品、フタ、ケース、治具などでは、必要なクリアランスが用途によって異なります。軽くはめたいのか、しっかり固定したいのか、動かしたいのかによって、適切なすき間は変わります。

FDMの精度限界を理解するうえで、クリアランス設計は避けて通れません。FDMで組み立て部品を作る場合は、造形後の寸法ズレを前提に設計することが、失敗を減らす大きなポイントです。

【FDMで精度が出にくい形状と注意点】

①穴や軸などの嵌合部品

FDMで精度の問題が出やすい代表的な形状が、穴や軸などの嵌合部品です。CAD上では問題なく組み合わさる寸法に見えても、実際に造形すると穴が小さく仕上がったり、軸がわずかに太くなったりして、部品同士がうまくはまらないことがあります。

これは、FDMがノズルから溶けた樹脂を押し出して形を作る方式であり、樹脂の押し出し幅や冷却時の収縮が寸法に影響するためです。特に小さな穴や細い溝は、樹脂の広がりによって設計よりも狭くなりやすい傾向があります。

たとえば、ねじ穴、ピン穴、差し込み式のパーツ、ケースのフタ、治具の位置決め穴などは、FDMの寸法誤差が使い勝手に直結します。わずかな寸法差でも、はめ込みがきつくなったり、逆にゆるくなったりすることがあります。特に小さな嵌合部品では、設計上の余裕が使い勝手に大きく影響します。

そのため、FDMで嵌合部品を作る場合は、CAD上でぴったり合わせるのではなく、用途に応じたクリアランスを設けることが重要です。必要に応じて、穴を少し大きめに設計したり、造形後にドリルやリーマーで調整したりする前提で考えると、失敗を減らしやすくなります。

②薄い壁や細い突起のある形状

薄い壁や細い突起も、FDMでは精度が出にくい形状です。FDMはノズルから樹脂を線状に押し出して造形するため、ノズル径や線幅よりも細い形状は安定して再現しにくくなります。

たとえば、薄い板状のパーツ、細いピン、細かなリブ、装飾的な突起などは、造形中に欠けたり、太くなったり、先端が丸まったりすることがあります。特に高さのある細い形状は、造形中の振動や冷却の影響を受けやすく、形状が不安定になりやすいです。

また、薄い壁は強度面でも注意が必要です。見た目上は造形できても、少し力を加えただけで割れたり、層の境目からはがれたりすることがあります。FDMでは層を積み重ねるため、薄い部分ほど積層方向の影響を受けやすくなります。

FDMで薄肉形状を設計する場合は、ノズル径と線幅を考慮し、実際に造形できる厚みを確保することが大切です。見た目の細かさを優先しすぎると、造形後に使えない部品になる可能性があります。

③小さな文字や細かなディテール

小さな文字や細かなディテールも、FDMの限界が出やすい部分です。FDMでは、ノズルから押し出される樹脂の線幅に物理的な限界があるため、微細な凹凸や細い線を完全に再現することは難しくなります。

たとえば、ロゴ、型番、目盛り、小さな模様、細かな装飾などは、造形後につぶれて見えたり、輪郭がぼやけたりすることがあります。特に凹文字や浅い刻印は、層の段差や樹脂の広がりによって読み取りにくくなることがあります。

また、積層ピッチを細かくしても、文字や細部が必ずきれいに出るわけではありません。積層ピッチは高さ方向の細かさに関係しますが、文字の輪郭や細い線の再現には、ノズル径や押し出し幅、造形方向が大きく関係します。

小さな文字をFDMで表現する場合は、文字サイズを大きめにする、彫り込みではなく浮き出しにする、造形方向を調整するなどの工夫が必要です。細部の見た目を重視する場合は、FDM以外の方式も検討対象になります。

④広く平たい形状や反りやすい部品

広く平たい形状は、FDMで反りが出やすい代表的な形状です。FDMでは熱で溶かした樹脂を積み重ねるため、造形中から冷却時にかけて材料が収縮します。この収縮が均一に起きないと、部品の角が浮いたり、底面が反ったりします。

特に、大きな板状の部品、長いケース、薄く広いカバー、直線が長いパーツなどでは、反りによって寸法精度が崩れやすくなります。ビルドプレートにしっかり定着しているように見えても、造形後に取り外すとわずかに曲がっていることがあります。

反りは見た目だけでなく、組み立て精度にも影響します。ケースのフタが閉まらない、治具の底面が安定しない、部品同士の位置がずれるといった問題につながります。

広く平たい形状をFDMで作る場合は、材料選定、ベッド温度、造形環境、ラフトやブリムの使用、形状の分割などを検討する必要があります。大きく平たい部品ほど、FDMでは反りによる精度低下を前提に設計することが重要です。

【FDMの精度を上げるためにできる対策】

①造形前にプリンターを調整する

FDMの精度を上げるには、まずプリンター本体の状態を整えることが基本です。どれだけ適切な設計や設定を行っても、プリンターの調整がずれていると、寸法精度や表面品質は安定しません。

特に重要なのは、ベッドレベル、ノズル高さ、押し出し量、ベルトの張り、各軸の動きです。ベッドが傾いていると、1層目の定着が不安定になり、反りや寸法ズレの原因になります。ノズル高さが適切でない場合も、樹脂が押しつぶされすぎたり、逆に定着しにくくなったりします。

また、押し出し量が多すぎると外形が太りやすくなり、穴が小さく仕上がることがあります。反対に押し出し量が少ないと、隙間や強度不足が発生しやすくなります。

FDMでは、造形条件の小さなズレが仕上がりに影響します。精度を求める場合は、造形前にキャリブレーションを行い、同じ条件で安定して造形できる状態を作ることが大切です。

②ノズル径と積層ピッチを用途に合わせる

FDMの精度を高めるには、ノズル径と積層ピッチを用途に合わせて選ぶことが重要です。細かな形状や小さな部品を作る場合は、細いノズルや細かい積層ピッチが有効になることがあります。

ただし、常に細かい設定が正解ではありません。細いノズルは細部再現に向いていますが、造形時間が長くなり、材料詰まりや設定不良の影響を受けやすくなります。積層ピッチを細かくすると表面はなめらかになりやすいですが、造形時間が増え、条件によっては安定性が下がることもあります。

反対に、大きな治具や外観を重視しない試作品では、標準的なノズル径と積層ピッチの方が安定して造形しやすい場合があります。精度を上げたいからといって、すべてを細かく設定する必要はありません。

大切なのは、見た目を重視するのか、寸法を重視するのか、強度を重視するのかを明確にすることです。目的に合わせてノズル径と積層ピッチを選ぶことで、FDMの性能を無理なく引き出しやすくなります。

③材料ごとの収縮や反りを考慮する

FDMの精度は、使用する材料によって大きく変わります。PLA、ABS、PETG、ナイロン、ASAなどは、それぞれ収縮のしやすさ、反りの出やすさ、強度、耐熱性、造形のしやすさが異なります。

たとえば、PLAは扱いやすく反りが出にくいため、寸法確認用の試作や形状確認に使いやすい材料です。ABSやASAは耐熱性や強度面で利点がありますが、収縮や反りが出やすいため、造形環境の管理が重要になります。PETGは粘りがあり実用品に使いやすい一方で、糸引きや細部の仕上がりに注意が必要です。

材料ごとの特徴を理解せずに使うと、同じデータでも仕上がりが変わります。特に嵌合部品や寸法確認用の部品では、材料変更による寸法差が問題になることがあります。

そのため、FDMで精度を安定させるには、材料の特性を前提に設計と設定を行う必要があります。反りや収縮が大きい材料を使う場合は、造形環境や補正値まで含めて管理することが重要です。

④設計段階でクリアランスを確保する

FDMで組み立て部品を作る場合、設計段階でクリアランスを確保することが重要です。FDMでは、造形後に設計寸法と完全に一致するとは限らないため、部品同士をぴったり同寸法で設計すると、はまらない原因になります。

たとえば、軸と穴、ケースとフタ、スライド部品、位置決めピンなどは、用途に応じたすき間を設ける必要があります。軽く差し込みたい場合、しっかり固定したい場合、可動させたい場合では、必要なクリアランスが異なります。

また、クリアランスは使用するプリンターや材料、造形方向によっても変わります。ある機種では問題なくはまる寸法でも、別の機種や材料ではきつくなることがあります。

そのため、重要な嵌合部品では、最初から本番形状を作るのではなく、小さなテストピースで確認する方法が有効です。FDMでは、設計値だけで判断せず、実際の造形結果をもとにクリアランスを調整することが精度向上につながります。

⑤必要に応じて後加工を前提にする

FDMの精度限界を超える部分については、後加工を前提にする方法があります。造形だけで完璧な寸法を出そうとするのではなく、重要な部分だけを後から調整する考え方です。

たとえば、穴径をドリルで整える、接触面をやすりで削る、嵌合部分を少しずつ調整する、ねじ穴にインサートナットを入れるなどの方法があります。特に治具や実用部品では、造形後の調整を組み合わせることで、FDMでも使いやすい部品に仕上げやすくなります。

ただし、後加工を前提にする場合は、設計段階で削りしろや加工しやすさを考えておく必要があります。小さすぎる穴や奥まった部分は、造形後に工具が入りにくく、調整が難しくなります。

FDMは手軽に試作できる方式ですが、すべての寸法を造形だけで正確に出す方式ではありません。必要な精度を出すために、造形と後加工を組み合わせることも現実的な選択肢です。

【FDMと他方式の精度を比較するポイント】

①FDMと光造形の精度の違い

FDMと比較されやすい方式に、光造形があります。光造形は、液体の光硬化性樹脂に紫外線などの光を当てて硬化させながら造形する方式です。FDMのようにフィラメントを溶かして線状に積み上げるのではなく、樹脂を面または点で硬化させるため、細かな形状やなめらかな表面を表現しやすい特徴があります。

そのため、小さな部品、細かなディテール、滑らかな曲面、外観確認用のモデルでは、FDMより光造形の方が向いているケースがあります。特に、フィギュア、歯科模型、ジュエリー原型、小型の精密モデルなどでは、光造形の細部再現性が活かされます。

一方で、光造形は材料の扱いや後処理に注意が必要です。造形後の洗浄や二次硬化が必要になることが多く、材料によっては耐久性や耐熱性、長期使用時の安定性を確認する必要があります。

FDMは、細部再現では光造形に劣る場面がありますが、材料の選択肢が広く、大きめの試作品や簡易治具を比較的扱いやすく作れる点が強みです。細かさや表面品質を重視するなら光造形、扱いやすさや実用試作を重視するならFDMという視点で比較すると判断しやすくなります。

②FDMとインクジェット方式の違い

FDMは樹脂を線として押し出して積み重ねるため、積層痕や線幅の影響が出やすい方式です。一方、インクジェット方式は微細な液滴を積み重ねて造形するため、表面がなめらかで、細かな形状や色表現に対応しやすい特徴があります。

特にフルカラー造形や外観確認用モデル、プレゼン用の模型、キャラクターや製品サンプルのように見た目を重視する用途では、インクジェット方式が選択肢になります。FDMでは塗装や後加工が必要になる表現でも、インクジェット方式では造形時点で色を表現できる場合があります。

ただし、インクジェット方式は機種や材料が限られ、FDMのように家庭用として広く使われる方式ではありません。導入コストも高くなりやすいため、必要に応じて外注サービスを利用するケースが一般的です。

FDMはコストや手軽さに優れていますが、外観品質やフルカラー表現には限界があります。見た目の精密さ、色表現、滑らかな質感を重視する場合は、インクジェット方式との比較が重要です。

③FDMと切削加工の違い

FDMと切削加工は、部品を作る方法そのものが異なります。FDMは材料を積み重ねて形を作る積層造形です。一方、切削加工は、金属や樹脂の塊から不要な部分を削り取って形を作る加工方法です。

寸法精度を重視する場合、一般的には切削加工の方が安定した精度を出しやすいです。特に、平面度、穴径、嵌合部、ねじ部、機械部品としての精度が必要な場合は、FDMより切削加工が適しているケースがあります。

ただし、切削加工は形状によって加工しにくい部分があります。複雑な内部構造、中空形状、曲面の多いデザインなどは、加工工程が増えたり、コストが高くなったりします。その点、FDMは複雑な形状を比較的作りやすく、試作段階で形状確認を行うには便利です。

つまり、切削加工は精密な機能部品に向き、FDMは早い段階の試作や形状検証に向いています。最終部品に近い寸法精度が必要な場合は切削加工、短期間で形を確認したい場合はFDMというように、目的によって使い分けることが大切です。

④用途別に適した方式を選ぶ

3Dプリンターの精度を比較するときは、単純に「どの方式が高精度か」だけで判断しないことが重要です。必要な精度は、用途によって大きく変わるためです。

たとえば、サイズ感や形状を確認するための試作品であれば、FDMでも十分に役立つ場合があります。簡易治具や社内確認用のモデルでも、必要なクリアランスを確保すれば実用できるケースがあります。

一方で、細かな装飾、なめらかな表面、フルカラー表現、小型で精密な外観モデルが必要な場合は、光造形やインクジェット方式が適することがあります。また、機械部品として厳しい寸法精度や耐久性が必要な場合は、切削加工や別の製造方法を検討する必要があります。

重要なのは、FDMの精度限界を知ったうえで、目的に合う方式を選ぶことです。FDMの特性に合わない用途で無理に精度を求めると、手戻りや再製作が増えることがあります。反対に、FDMで十分な用途に高コストな方式を選ぶと、必要以上に費用がかかります。

精度、コスト、納期、見た目、強度のどれを重視するかを整理することが、方式選定の第一歩です。

【FDMで作るべきか迷ったときの判断基準】

①形状確認やラフな試作ならFDMが向いている

FDMは、形状確認やラフな試作に向いている方式です。設計した部品のサイズ感を確認したい、手に持ったときの大きさを見たい、組み立て前の干渉を簡単に確認したいといった用途では、FDMの手軽さが役立ちます。

特に、設計初期の段階では、完璧な寸法精度よりも、短期間で形を確認できることが重要になる場合があります。FDMで試作品を作れば、画面上では気づきにくい厚み、持ちやすさ、見た目のバランス、干渉部分などを早い段階で確認できます。

また、簡易治具や社内検討用の部品であれば、クリアランスや後加工を前提にすることで実用できるケースがあります。FDMは材料や設定を調整しやすいため、試作を繰り返しながら形状を改善する用途に適しています。

つまり、FDMは「最初から完成品レベルの精度を出す方式」というより、短いサイクルで作って確認し、改善するための方式として活用すると効果的です。

②高精度な嵌合や外観品質重視なら別方式も検討する

FDMは便利な方式ですが、すべての用途に向いているわけではありません。高精度な嵌合、細かなディテール、滑らかな表面、透明感、フルカラー表現などを重視する場合は、別方式を検討する必要があります。ただし、FDMでもクリアランス調整やテスト造形、後加工を組み合わせることで、嵌合部品として実用できるケースがあります。

たとえば、部品同士が正確にはまり込む必要がある機構部品では、FDMの寸法誤差が問題になることがあります。また、見た目を重視する製品サンプルや展示用モデルでは、積層痕や表面の粗さが気になる場合があります。

小さな文字や細かな装飾をはっきり見せたい場合も、FDMでは再現が難しいケースがあります。このような場合は、光造形、インクジェット方式、切削加工などを用途に応じて検討することが重要です。

FDMを選ばないことは、FDMが劣っているという意味ではありません。必要な品質に対して、FDMの特性が合っているかどうかを判断することが大切です。

③コスト・納期・精度のバランスで判断する

FDMで作るべきかどうかを判断する際は、精度だけでなく、コストと納期も含めて考える必要があります。より細かな表現に向いた方式を選ぶと、外観や細部の再現性は高めやすくなります。ただし、材料や後処理、必要な強度との相性もあるため、費用や納期を含めて判断する必要があります。

一方で、FDMは比較的低コストで短期間に試作しやすい方式です。厳密な寸法精度が不要な段階であれば、FDMを使うことで開発スピードを高められます。

たとえば、初期試作ではFDMで大まかな形を確認し、最終確認や外観確認では光造形やインクジェット方式を使うという進め方もあります。機能確認ではFDM、最終部品では切削加工という使い分けも有効です。

重要なのは、1回の造形だけで判断しないことです。開発段階や目的に応じて方式を変えることで、無駄なコストを抑えながら、必要な品質に近づけられます。

FDMの精度限界を理解しておくと、コスト・納期・精度のバランスを取りながら、適切な製作方法を選びやすくなります。

④迷ったら用途と必要精度を整理して相談する

FDMで作るべきか迷ったときは、まず用途と必要精度を整理することが大切です。何を確認したいのか、どの寸法が重要なのか、見た目を重視するのか、強度を重視するのかによって、適した方式は変わります。

たとえば、「外形サイズだけ確認できればよい」のか、「部品同士を正確にはめたい」のか、「展示用として見た目まできれいに仕上げたい」のかでは、選ぶべき造形方法が異なります。

また、必要な精度が明確でない場合は、最初から方式を決めるのではなく、用途や完成イメージを整理して相談するのが有効です。3Dプリントサービスに相談する際も、使用目的、重要な寸法、希望する見た目、使用環境、必要な強度などを伝えると、適した方式を提案してもらいやすくなります。

FDMは、正しく使えば試作や治具作成に役立つ方式です。しかし、精度限界を知らずに使うと、思った通りに仕上がらないことがあります。

FDMで対応できる範囲と、別方式を検討すべき範囲を見極めることが、造形の失敗を減らす近道です。
