- 「造形が途中で止まる…」
- 「フィラメントがうまく押し出されない…」
3Dプリンターを使い始めた多くの人が、こうしたトラブルに直面したときに
「そもそもエクストルーダーって何？仕組みが分かれば改善できるのかな？」と疑問を抱きます。
そんな不安を感じている方も多いのではないでしょうか。
実は、エクストルーダーには“押し出し不良を防ぐために理解すべき重要なポイント”がいくつもあります。
結論から言うと、エクストルーダーの仕組み・構造・種類を正しく理解することで
押し出し不足や詰まりといった失敗の多くは防げます。
特に「ダイレクト式」と「ボーデン式」の違いは、造形の安定性に直結する重要な要素です。
エクストルーダーとは、FDM方式の3Dプリンターでフィラメントをノズルへ送り込むための押し出し機構です。モーター、ギア、アイドラーなどでフィラメントをつかみ、ホットエンドへ一定量ずつ供給します。エクストルーダーの状態が悪いと、押し出し不足、詰まり、糸引き、積層の乱れなどが起こりやすくなるため、仕組みや調整方法を理解しておくことが大切です。
この記事では、初心者が押さえるべきポイントとして、エクストルーダーの基本役割、構造と仕組み、ダイレクト式とボーデン式の違い、押し出し不良の原因、調整とメンテナンスの考え方を順番に解説します。

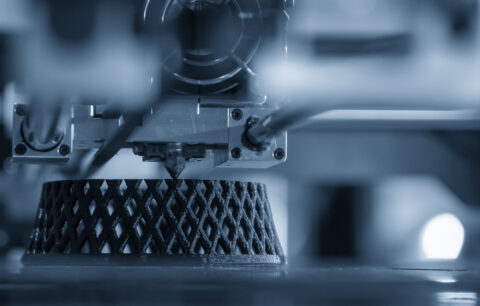

【エクストルーダーとは？3Dプリンターにおける基本構造と役割】
エクストルーダーは英語で「extruder」と表記され、広い意味では材料を押し出して成形する装置を指します。食品加工や樹脂成形の分野でも使われる言葉ですが、この記事では主にFDM方式の3Dプリンターに搭載されるエクストルーダーについて解説します。
①エクストルーダーの仕組みを理解する
3Dプリンター（FDM方式）で「エクストルーダー」と呼ばれる部分は、フィラメントを一定量ずつ押し出し、ノズルへ送り込むための機構です。造形の成否は、スライサー設定や温度だけで決まるものではありません。フィラメントが「狙った量だけ」「狙ったタイミングで」送られることが前提になり、その中核を担うのがエクストルーダーです。
3Dプリンター初心者がつまずきやすいのは、「エクストルーダー＝ノズルのこと」と誤解してしまう点です。ノズルは溶けた樹脂が出てくる出口であり、エクストルーダーはフィラメントを押し出して供給量を決める役割を持ちます。つまり、ノズルだけを交換しても改善しない不具合は、エクストルーダー側に原因があるケースが珍しくありません。押し出し不足や糸引き、表面のガタつきなどは、供給量が不安定なだけで発生します。
モーター・ギア・ホットエンドの関係
エクストルーダーは、ステッピングモーターの回転を利用してフィラメントを送ります。モーターの回転はそのままフィラメントに伝わるのではなく、ドライブギア（またはフィードギア）と呼ばれる歯のある部品がフィラメントを噛み、送り出す仕組みです。反対側にはフィラメントを押さえるためのアイドラーローラーが配置され、ギアが空回りしないように押さえつけます。
ここで重要なのは、モーターとギアが「送る役」、ホットエンドが「溶かす役」と役割分担されている点です。ホットエンドの温度が低すぎて溶けが悪い場合、ギアは抵抗に負けてフィラメントを削ったり、滑ったりします。逆に、ギアの押さえが弱い場合は温度が適正でも供給量が乱れます。つまり、押し出し不良は「温度」「ギアの噛み」「送り量」のどこが崩れても起きるため、エクストルーダー全体を構造として理解しておくことが必須です。
フィラメントを押し出すメカニズム
フィラメントの押し出しは、スライサーで生成されたG-codeの命令に従って進みます。プリンターは「E軸」として押し出し量を数値で管理し、モーターを所定のステップ数だけ回してフィラメントを送ります。ここでのポイントは、プリンターが見ているのは「送ったつもりの量」であり、実際にノズルから出た量とは一致しない場合があることです。
例えば、ギアがフィラメントを削って滑ると、指令どおりにモーターが回ってもフィラメントが前進しません。ホットエンド内で詰まりが起きても同様です。結果として積層が薄くなったり、壁が途切れたり、表面がスカスカになったりします。これが初心者がよく遭遇する「なんとなく弱々しい造形」「途中でスパッと止まる造形」の正体です。エクストルーダーは造形品質の土台を支える供給制御の中心的な機構です。
| 部品名 | 主な役割 | 初心者が混同しやすいポイント |
|---|---|---|
| エクストルーダー | フィラメントをつかんでホットエンドへ送る | ノズルそのものではなく、材料を送る機構 |
| ホットエンド | フィラメントを加熱して溶かす | エクストルーダーと一体化して見える機種もある |
| ノズル | 溶けた樹脂を造形面に吐出する出口 | 詰まりの原因がノズルだけとは限らない |
| ドライブギア | フィラメントを噛んで送り出す | 削れカスが溜まると空転しやすい |
②エクストルーダーが果たす3つの重要な役割
エクストルーダーの役割は、単にフィラメントを押すだけではありません。造形の安定性を左右する観点で整理すると、主に3つの役割があります。
フィラメント供給の安定化
造形中は、一定の速度で樹脂を吐出する場面もあれば、細かく止めたり引いたりする場面もあります。特にリトラクション（引き戻し）を伴う造形では、エクストルーダーが正確に前後動作できないと、糸引きやダマ、ノズル先端の汚れが増えます。供給量が安定しているほど、積層幅と高さが揃い、仕上がりが安定します。
造形精度への影響
外周が波打つ、角が丸くなる、壁の厚みが一定にならないといった症状は、モーション（XYの動き）だけでなく、押し出し量のブレでも発生します。押し出し量の再現性は、寸法精度と表面品質に直結します。初心者ほど温度や速度に目が行きがちですが、供給量のズレは目視でも分かるレベルで品質を落とします。
材料ごとの相性
PLAは比較的押し出しやすい一方、TPUのような柔らかい材料はエクストルーダー内でたわみやすく、送りが不安定になりやすい傾向があります。また、カーボン入りなどの充填材フィラメントは摩耗が早く、ギアやノズルへの負担が増えます。材料ごとの特性を知り、適した構造や調整を選べることが、安定運用の近道です。
【ダイレクト式とボーデン式エクストルーダーの違い】
| 種類 | 特徴 | メリット | 注意点 | 向いている用途 |
|---|---|---|---|---|
| ダイレクト式 | ホットエンドの近くでフィラメントを送る | 応答性が高く、柔らかい材料に対応しやすい | ヘッドが重くなりやすい | 小物、精密部品、TPUなど |
| ボーデン式 | 離れた位置からチューブ経由で送る | ヘッドが軽く、高速移動しやすい | リトラクション調整が難しい | 大型造形、PLA中心の造形 |

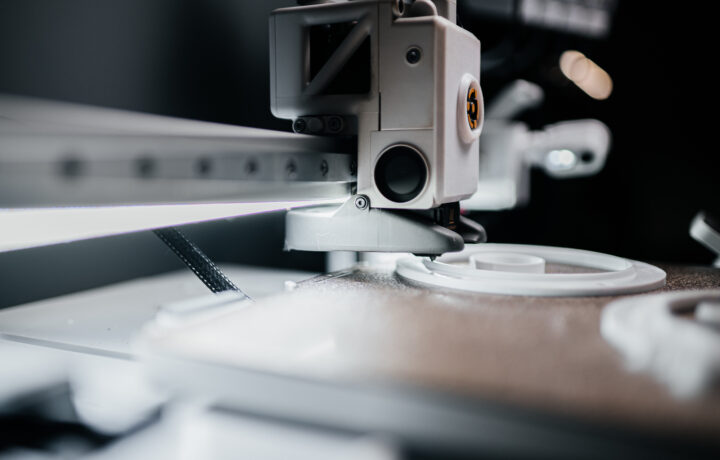

①ダイレクト式エクストルーダーの特徴
ダイレクト式エクストルーダーは、エクストルーダー本体がホットエンドのすぐ上に取り付けられている構造です。フィラメントが押し出されてから溶けるまでの距離が非常に短く、押し出しの反応がダイレクトに伝わるのが最大の特徴です。
メリットとデメリット
ダイレクト式の最大のメリットは、押し出し制御の正確さです。フィラメントの通り道が短いため、リトラクションの効きが良く、糸引きの抑制がしやすくなります。また、TPUのような柔らかいフィラメントでも途中でたわみにくく、安定して送り出せます。
一方で、エクストルーダーとモーターがヘッド部分に搭載されるため、ヘッドが重くなります。可動部の重量が増えると、急加速時のブレや振動が出やすくなり、高速造形との相性がやや落ちます。大型機やスピード重視の機種では、この重量がデメリットになります。
向いている造形ジャンル
ダイレクト式は、細かいディテールや複雑な形状の造形に向いています。フィラメントの押し戻しや再押し出しの応答が速いため、小さなパーツやフィギュア、機構部品など、精度と安定性が求められる用途に適しています。柔らかい素材を使った試作にも強い構造です。
②ボーデン式エクストルーダーの特徴
ボーデン式は、エクストルーダー本体をフレーム側に固定し、長いチューブを通してフィラメントをホットエンドまで送る構造です。ヘッド部分には軽量なホットエンドのみが搭載されます。
メリットとデメリット
ボーデン式の最大のメリットは、ヘッドが軽いことです。可動部の質量が小さいため、振動が出にくく、高速移動でも安定した動きが可能になります。大型造形やスピードを重視するプリンターで採用されやすい理由はここにあります。
一方で、フィラメントがチューブ内を通る距離が長いため、押し出しの指令がノズルに届くまでにわずかな遅れやたわみが生じます。その結果、リトラクション調整が難しくなり、糸引きが出やすい傾向があります。柔らかいフィラメントはチューブ内で曲がりやすく、安定供給が難しくなります。
向いている造形ジャンル
ボーデン式はヘッドが軽いため高速造形と相性が良い構造ですが、近年は軽量ダイレクト式も登場しています。試作品や筐体パーツなど、サイズが大きい出力で力を発揮します。
③初心者が迷わず選ぶための判断基準
初心者にとって重要なのは、「どちらが優れているか」ではなく「何を作りたいか」です。細かい造形やTPUなどの柔らかい材料を扱いたい場合はダイレクト式が扱いやすくなります。一方で、大きな造形を速く出力したい場合や、標準的なPLA中心で使うならボーデン式でも十分に実用的です。
エクストルーダーの種類は、造形スタイルに合わせて選ぶべき機構の違いです。自分の用途を明確にすることが、最適な選択につながります。
【エクストルーダーで起こりやすい押し出し不良と原因】
①押し出し不足が起きるメカニズム
造形中に積層がスカスカになったり、壁が途中で途切れたりする症状は、典型的な押し出し不足です。この現象は、ノズルから出る樹脂の量が指示より少ない状態で発生します。見た目はノズルや温度の問題に見えますが、実際にはエクストルーダー側の供給不安定が原因であることが多いです。
まず考えられるのが、ドライブギアの空転です。フィラメントを噛むギアに削りカスが溜まると、歯がうまく食い込まず、モーターは回っているのにフィラメントが進みません。また、アイドラーローラーの押さえが弱い場合も同様に滑りが発生します。見た目には分かりにくいですが、フィラメントに削れた粉が付着している場合はこの症状が起きています。
もう一つの原因は、ホットエンド内の抵抗増加です。ノズルの半詰まりや温度不足によって樹脂がスムーズに流れないと、押し出す力に対して抵抗が大きくなり、結果的に送りが不安定になります。エクストルーダーは「押す装置」であって「強制的に溶かす装置」ではないため、溶融が不十分だと押し出しは安定しません。
②フィラメント詰まりが発生する理由
フィラメント詰まりは、完全に押し出しが止まる深刻なトラブルです。詰まりはホットエンド内部だけでなく、エクストルーダー直後の通路やボーデンチューブ内でも発生します。原因の多くは温度設定のミスマッチと汚れの蓄積です。
温度が低い状態で印刷を続けると、フィラメントが十分に溶けず、ノズル内部に硬い栓のような部分ができます。これが繰り返されると通路が狭くなり、最終的に完全に詰まります。また、長期間使用したノズルには焦げた樹脂が残りやすく、これも詰まりの原因になります。
エクストルーダー側では、ギアで削られたフィラメントの粉が機構内部に溜まり、送りが不安定になることがあります。特に湿気を含んだフィラメントは脆くなり、削れやすくなります。詰まりは単発の事故ではなく、日々の小さな異常の積み重ねで発生します。
③トラブルの初期症状と判断ポイント
押し出し不良には前兆があります。例えば、造形物の表面にかすれた線が増える、層と層の密着が弱くなる、特定の高さから急に品質が悪化する、といった変化です。これらはすべて、供給量が安定していないサインです。
また、エクストルーダー付近から「カチカチ」という異音が出る場合は、モーターがフィラメントを押しきれず、歯飛びしている可能性が高いです。この段階で対処すれば、完全な詰まりに発展する前に改善できます。
押し出し不良が起きたときは、まずフィラメントが正常に送られているかを確認し、次にギアの削れカス、テンション、ノズル詰まり、温度設定の順に見直します。最初から複雑な設定を変更するのではなく、目視で確認できる部分から順番に点検することが大切です。
初心者にとって重要なのは、「見た目の変化＝供給異常のサイン」だと理解することです。温度や速度だけでなく、エクストルーダーが正常に仕事をしているかを常に意識することが、安定造形への近道になります。
【造形を安定させるためのエクストルーダー調整ポイント】
①エクストルーダーのテンション調整
エクストルーダーには、フィラメントをギアに押し付けるためのスプリング機構があります。この押さえの強さをテンションと呼びます。テンションが弱すぎるとギアが滑り、強すぎるとフィラメントが変形して抵抗が増えます。どちらも押し出し不良の原因になります。
適切なテンションでは、フィラメント表面にうっすらとギアの跡が残る程度になります。深くえぐれるほど強く押さえる必要はありません。材料によって最適な強さは変わり、PLAは標準設定で問題ありませんが、TPUのような柔らかい素材では押さえすぎないことが重要です。テンションは「強ければ安心」ではなく、「適切な範囲を保つ」ことが安定供給の基本です。
②ステップ数（Eステップ）の確認方法
プリンターはモーターの回転量を数値で管理し、押し出し量を決めています。この設定値をEステップと呼びます。Eステップが大きくズレている場合は機械側で補正し、その後にフロー率で微調整するのが適切です。
確認方法は、フィラメントに印を付けて一定量送り出し、実際に動いた長さを測定する方法が一般的です。例えば100mm送る指示を出して実測が95mmなら、供給不足が起きています。この差をもとにEステップを再計算し、設定を補正します。正確なEステップは、すべての造形設定の土台になります。
③ホットエンド温度と材料の相性
押し出しの安定性は温度とも密接に関係します。温度が低いと樹脂の流動性が悪くなり、エクストルーダーに過度な負担がかかります。逆に高すぎると樹脂が流れやすくなり、糸引きが増えやすくなります。
材料ごとの推奨温度範囲を守ることが基本ですが、同じPLAでもメーカーによって最適温度は異なります。押し出しが不安定な場合、5℃刻みで温度を調整すると改善することがあります。温度調整はノズルだけの問題ではなく、エクストルーダーの負担軽減にもつながる重要な設定です。
④ギアの清掃やメンテナンスの重要性
エクストルーダーのギアには、フィラメントの削れカスが徐々に溜まります。この粉が歯に詰まると、噛み込みが弱くなり空転が発生します。特に長時間造形を行うユーザーほど、定期的な清掃が必要です。
エアダスターや小さなブラシでギア周辺を掃除するだけでも効果があります。また、ボーデンチューブの内部摩耗や汚れも送り抵抗の原因になります。定期的な点検と消耗部品の交換は、突然のトラブルを防ぐ最も確実な方法です。安定した造形は、調整だけでなく日常的なメンテナンスの積み重ねによって支えられています。
【エクストルーダー選びで初心者が押さえるべき基準】
①材料・用途に合わせた選び方
エクストルーダー選びで最も重要なのは、「どの材料を、どのような用途で使うか」を明確にすることです。3Dプリンターの性能は本体スペックだけで決まるものではなく、材料との相性によって大きく左右されます。
例えば、フィギュアや細かい機構部品を出力する場合は、押し出し応答の良いダイレクト式が安定します。TPUなどの柔らかい素材も同様です。一方で、大型の筐体や試作品をスピード重視で出力する場合は、ヘッドが軽いボーデン式が有利になります。用途に合わない構造を選ぶと、設定で無理に補うことになり、トラブルの原因になります。
②交換・アップグレードを検討するタイミング
初心者のうちは標準構成のまま使うのが基本ですが、次のような状況ではエクストルーダーの交換やアップグレードを検討する価値があります。例えば、TPUがどうしても安定しない、リトラクションを調整しても糸引きが改善しない、ギアの摩耗が早い、といった場合です。
また、出力品質に満足できるようになり、より精密な造形に挑戦したくなったときも見直しのタイミングです。デュアルギア式はフィラメントを両側から噛むため、スリップが起きにくくなります。アップグレードは不具合対策だけでなく、表現力を広げる手段でもあります。
③初めての3Dプリンターで失敗しないポイント
これから3Dプリンターを購入する人にとっては、エクストルーダー構造も選定ポイントの一つです。初心者は「高性能」という言葉に注目しがちですが、重要なのは扱いやすさと情報の多さです。
利用者が多い機種はトラブル事例や設定情報が豊富で、問題解決が容易になります。また、純正部品が入手しやすいかどうかも重要です。エクストルーダーは消耗部品を含む機構であり、長く使うためにはメンテナンスのしやすさが欠かせません。初心者にとって最適なのは、極端に高性能な機種ではなく、安定して使い続けられる環境が整っている機種です。
【FAQ】
①エクストルーダーとノズルの違いは何ですか？
エクストルーダーはフィラメントを送る機構で、ノズルは溶けた樹脂が出てくる出口です。押し出し不良が起きた場合、ノズル詰まりだけでなく、エクストルーダーのギアやテンションが原因になることもあります。
②3Dプリンター初心者はダイレクト式とボーデン式のどちらを選ぶべきですか？
細かい造形やTPUなどの柔らかい素材を使いたい場合はダイレクト式が扱いやすいです。PLA中心で大きめの造形をしたい場合は、ボーデン式でも十分に実用的です。
③エクストルーダーの押し出し不足は何が原因ですか？
主な原因は、ギアの空転、テンション不足、ノズルの半詰まり、ホットエンド温度の不足、フィラメントの湿気などです。まずはギア周辺の汚れやフィラメントの削れを確認すると判断しやすくなります。
